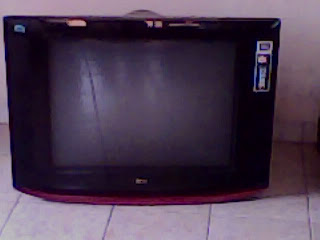

Kali ini saya akan berbagi pengalaman dengan rekan rekan pembaca yang budiman, Tv merk LG Pearl Black 21FU3RD, IC prosesor EAN60681601 / LV76211, IC Vertical LA 78141, Tr Horisontal C6090 dan STR W6554A untuk Regulator power suply. Untuk kerusakan TV ini yaitu Mati total,
Pengecekan di mulai dari Power suply, ternyata B+ = nol volt, apakah kira-kira penyebabnya, pengecekan selanjutnya pada Transistor Horisontal, disini transistor ternyata terukur konslet alias sudah jebol. langkah selanjutnya Transistor tersebut kita lepas dari board kemudian mainboard / mesin kita nyalakan, ternyata tegangan B+ ada.
Setelah Transistor horisontal diganti saya coba untuk menyalakan kembali mesin akan tetapi jangan lupa untuk antisipasi agar tr horisontal aman ( takutnya jebol lagi gituuu...) kita pasang lampu pijar 100 w diantara kaki kolektor tr horisontal dan output horisontal dari Fbt. catatan: dari beberapa kasus pada Tv LG pearlblack sering kerusakan terjadi pada blok / bagian horisontalnya, kerusakanya bisa disebabkan dari kapasitornya, flayback yang mengakibatkan transistor horisontal jebol. langkah selanjutnya nyalakan mesin dan perhatikan lampu pijar tsb dalam kondisi harisontal bekerja lampu akan menyala.(tetapi tidak nyala terang, alias redup)
Untuk selanjutnya pengukuran pada tegangan output Fbt, untuk kondisi fbt tidak rusak maka tegangan out put pasti ada walau agak kurang seperti tegangan heater, tegangan video (180 v), tegangan screen dsb. untuk yang terjadi pada kasus ini tegangan output fbt semua ada kecuali tegangan untuk vertikal ( disini tegangan vertikal = nol volt ), Wah...saya curiga jangan jangan IC vertikal jebol juga dan benar saja setelah ic vertikal juga dicabut, dan mesin kembali dinyalakan ternyata tegangan ada ( +/- 26 volt ).
Setelah penggantian Ic vertikal ( LA 78141) kita coba nyalakan mesin dan cek lagi tegangan vertikal, sudah oke. setelah semua tegangan oke selanjutnya kita pasang mainboard pada tabung crt, dan selanjutnya kita lihat hasilnya, ternyata sudah oke.
Kesimpulannya adalah Tv ini rusak Tr Horisontal ( C6090 ) dan IC vertikal ( la 78141), tetapi untuk lebih aman pada blok horisontalnya, ganti juga kapasitor 18 n 2kv. Semoga bermanfaat.
